项目名称: 华北电力大学科技学院                   获奖等级：市一等奖，省一等奖

完成单位：北方设计研究院                                类     别：民用建筑

设计人员：高明磊、王丽、杨向坤、王天凤、高志辉、武俊程、赵晓斌、李静、王瑶、魏永、郑艳芳、杨国斌、刘金波、

刘骊、曲少辉

项目介绍：

 华北电力大学是教育部直属的国家“211 工程”重点建设高校，全国重点大学，本建筑位于河北省保定市，华北电力大学二校区。

一、总平面设计

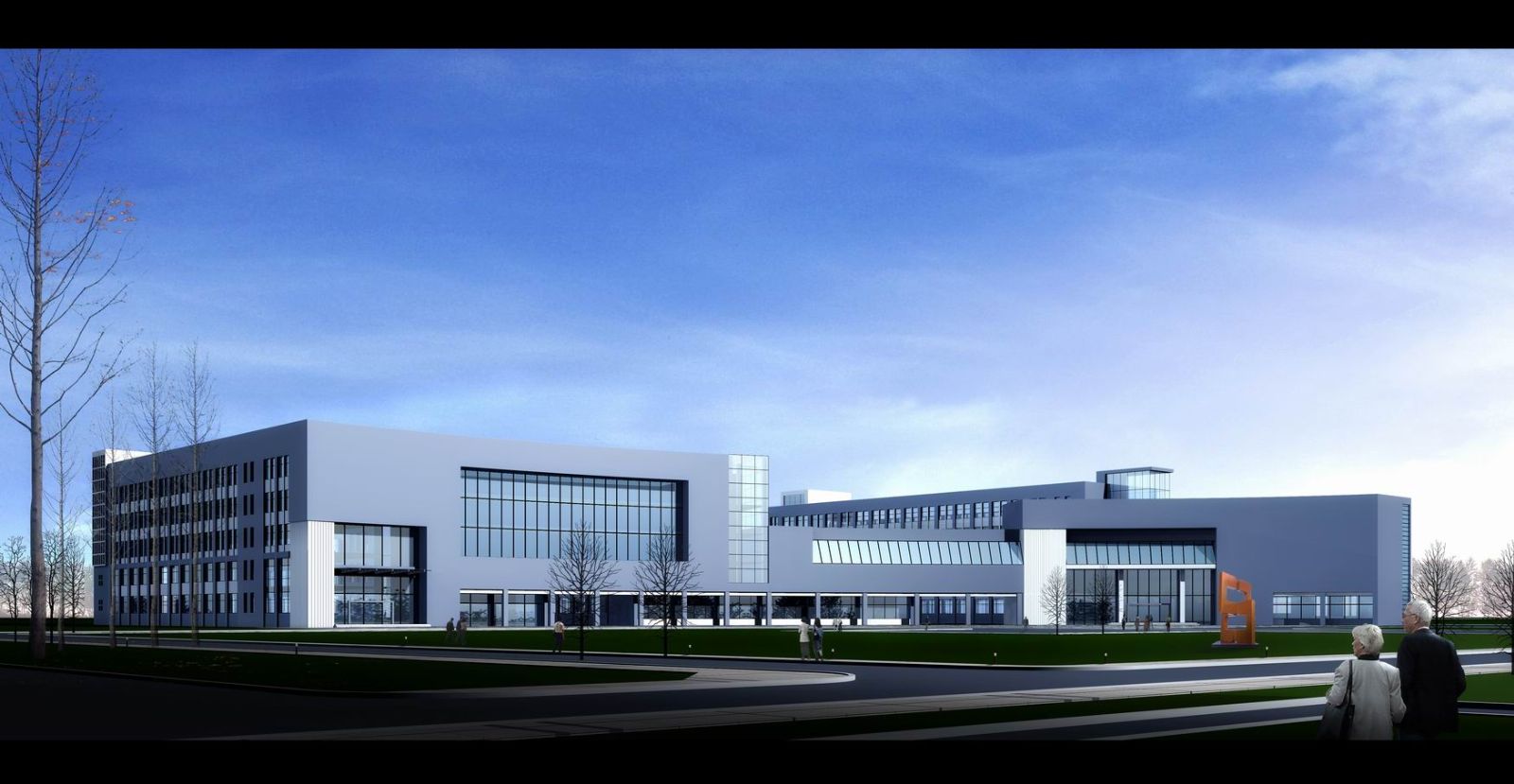

总平面布局：项目用地位于校区用地的东南角，建筑面积约3万平方米，面对校区的北入口，南北向道路与东西向道路交汇点；因整个校区缺乏整体规划，建筑布局零散；本次设计力求创造一种具有整体性、秩序性、富有变化的现代化校区新形象；设计采用高低错落的弧形连廊将三幢教学楼连起，形成南北向—东西向的视线转折，与现有建筑相形相契，共同围合出开阔的前广场，形成校园的中心建筑景观，北入口的底景。

对建筑进行整合，共同围合出了多层次的交流空间：校园礼仪性空间-室外广场；室外休息交流空间-庭院 ；室内课间休闲空间—中庭、边庭等。在庄重严谨的环境氛围中融入活泼与浪漫的要素 ；前广场经过底层架空的通道进入庭院，庭院相对私密，内设置绿化、座椅、雕塑等小品等，提升了校园品位。

道路交通：基地各教学楼间庭院、前广场均为人行步道，与校区的车行道分开，达到人车分流；内部庭院满足消防车通过。

二、建筑设计

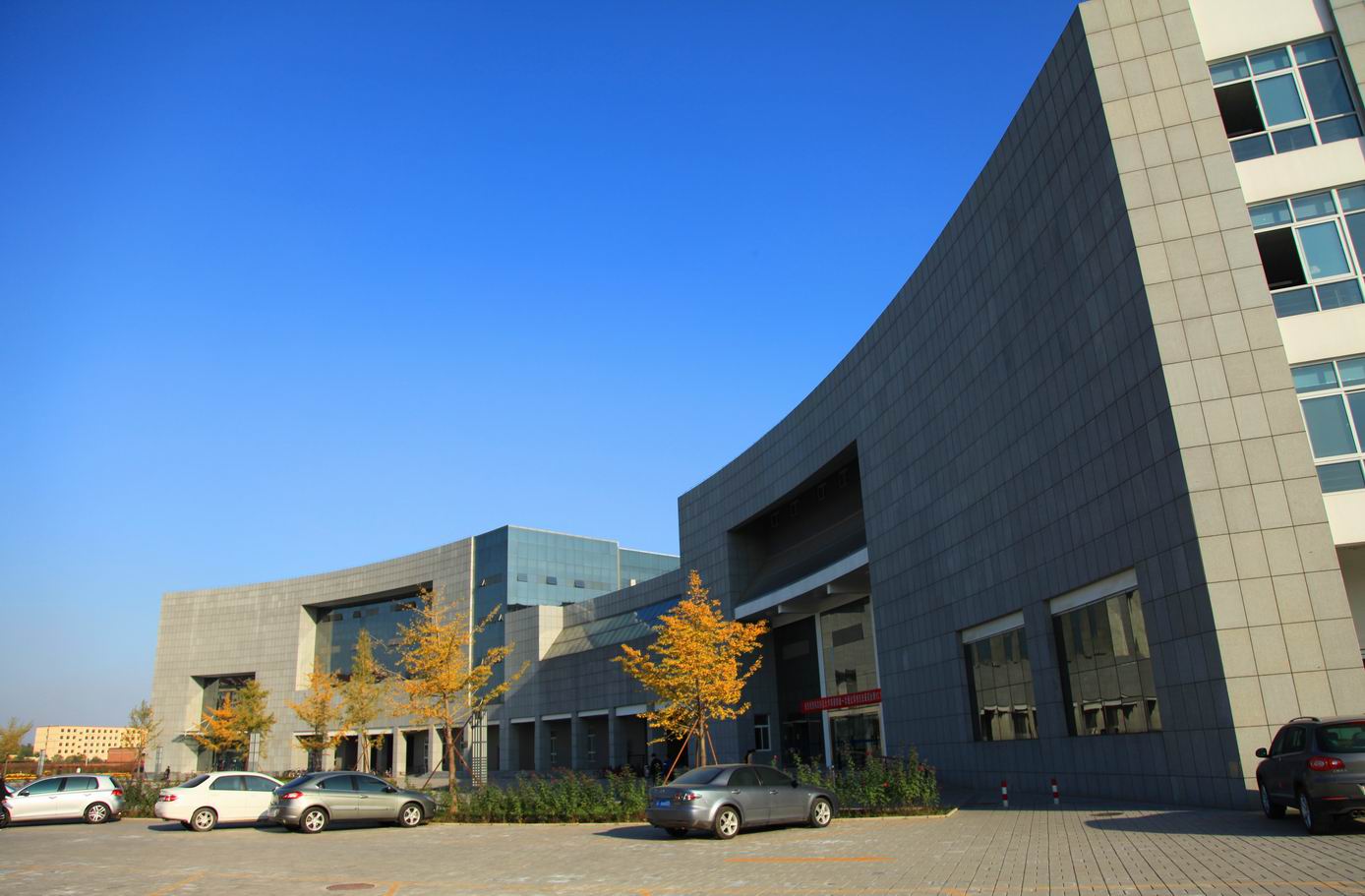

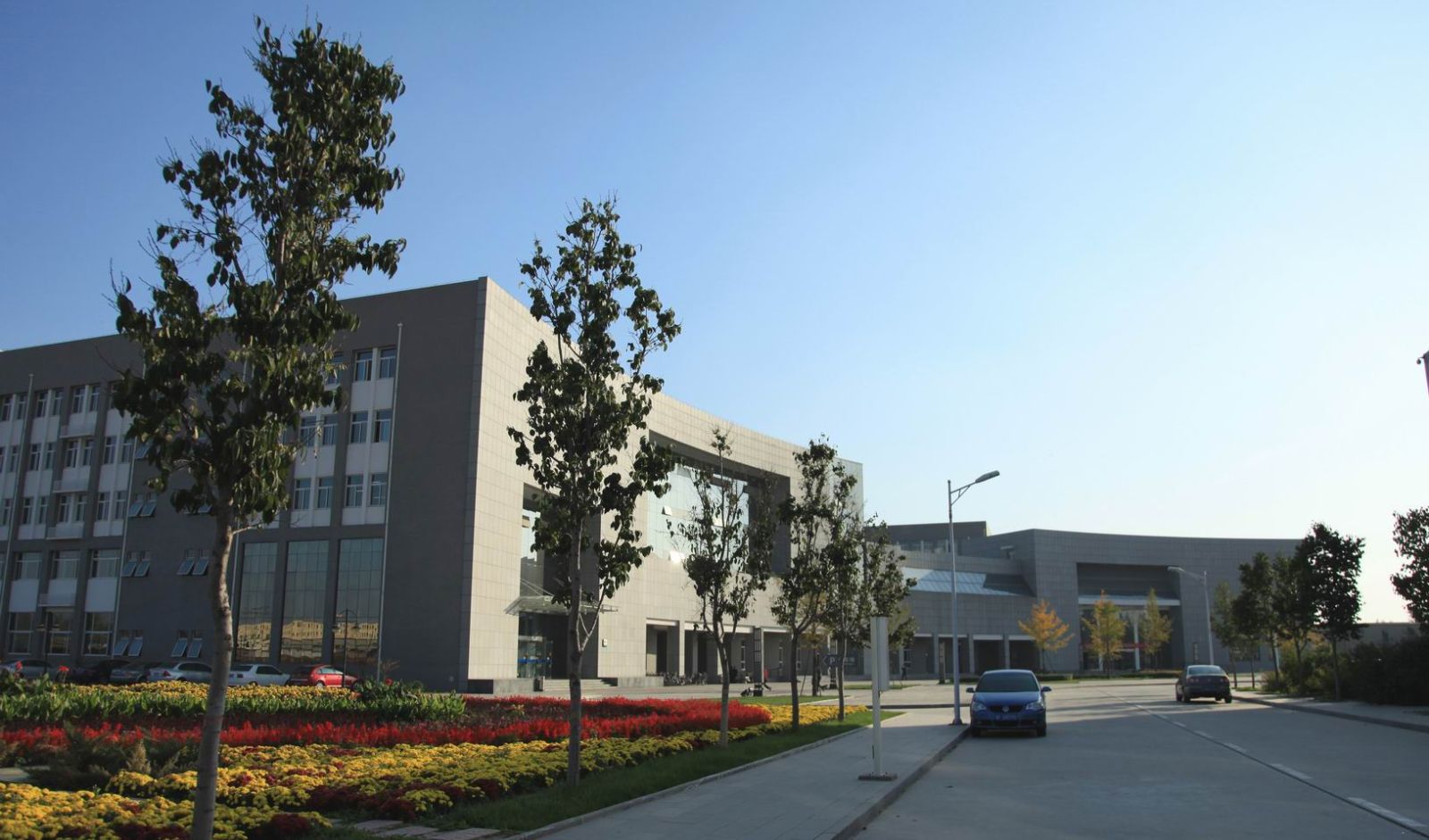

建筑群主立面朝西向和北向，且此部分内部功能为连廊，为立面设计带来了很大的自由度；设计中突出其整体性，采用大面积的实体穿叉，倾斜的采光玻璃窗贯穿走廊，颇具雕塑感的体型形成视觉冲击力；给人产生深刻印象；平面功能：教室、机房、实训室位于正南北向的三幢楼，均有良好的采光及通风；卫生间、楼电梯及部分办公室位于弧形连廊的东向，西侧为连廊；

设计中充分考虑西晒对建筑的影响，对自然光线加以控制，通过调整窗的角度、窗的大小、以及锥形玻璃顶的运用把来自西向的直射光，通过转折导入下一层，下层连廊处实墙处可设浮雕、壁画，两层高的边庭处设休息座椅，为师生课间休息、偶遇交谈提供了场所；两端入口处上层的出挑为下层窗起到水平遮阳作用。

下图为采光顶详图：

  采光顶详图

三幢教学楼在弧形连廊处，各有自己的门厅作为人流集散空间，宽敞明亮；门厅内大楼梯直上二层，便于上下课瞬时人流的疏散，底层架空廊道为师生提供了另一层次的交流空间；大的阶梯教室放在楼的尽头，避免造成人流干扰；室内走廊局部玻璃砖的运用，透光不透视，丰富了室内空间。其次本建筑物在以下几点也做了充分的考虑：

1．     消防设计：严格按照防火规范划分防火分区；在两层高的中庭部位设置特种防火卷帘，耐火极限达到3小时，边庭部位为保持效果，二、三层为一个防火分区，未设卷帘；走廊处防火分区位置，设2.4米宽的常开式甲级防火门，不影响人员的疏散。

2．     无障碍设施：建筑物主要出入口设置无障碍坡道，建筑物内设无障碍电梯一部，卫生间设置无障碍厕位等一系列方便残疾人使用的设施。

3．     节能设计：建筑物外墙采用外墙外保温系统，在冷热桥、接触室外空气的底板等薄弱环节，均做相应保温处理，外窗采用断桥铝合金中空玻璃窗，屋面玻璃采光顶为low-e中空玻璃，传热系数≤2.7w/m.k，，遮阳系数sc≤0.5。

     三、结构设计

主楼采用钢筋混凝土框架结构，平面为不规则结构。在满足建筑功能的前提下，设防震缝将建筑物划分为平面比较规则的几个单体，框架柱布置尽量保证平面刚度均匀，提高建筑物的扭转刚度和整体抗扭转能力，使之既安全又经济。

楼盖采用现浇主次梁板，结构受力清楚，传力途径简单明确，对楼板连接薄弱部位进行了加强，主要措施是加强周边楼板或边梁，配置拉通钢筋，并按照弹性楼板进行了结构分析。

建筑物超长，采取设置伸缩后浇带，且适当加强配筋，屋面板设置温度筋等措施，有效地控制了混凝土收缩裂缝和温度裂缝，基础采用独立基础。

四、给排水设计

           生活给水：用水标准采用规范标准；校区生活用水由市政管网供给，校区内设加压泵站，生活给水管网在校园内成环状布置，本项目生活给水由校园给水管网直接供给。加压泵站内生活给水设备采用变频控制，减少运行能耗。

给水管材选用塑料管材，卫生器具及配件选用节水型产品。

中水给水：本项目设有中水冲厕；校区内设有中水处理站及中水给水管网，供校区内建筑冲厕用水等，安全可靠，经济适用；本系统实现了校区废水的资源化，节约用水。

消防给水：本项目设有消火栓给水；项目室内消火栓用水由校区室内消防给水管网供给，系统设有二个入口，管网在室内成环状布置；屋顶设计试验消火栓和室外消防水泵接合器。

排水：生活排水立管伸顶通气，连接6个大便器的污水横支管设环形通气管，一层排水单独排放，管材设计PVC—U塑料排水管，设计安全、卫生。             五、采暖与通风设计

采暖系统：本项目设散热器采暖，采暖总热负荷1039kW，采暖系统最大压降19.5kPa，采暖面积热指标35.8W/㎡。采暖系统采用同程上供下回全带跨越管的垂直单管串联式系统。每组散热器供回水支管上安装自力式温控阀，各房间可根据需要自动进行温度控制。各采暖入口安装自力式压差控制阀，阀门可根据室外管网压差变化进行动态调节，从而避免室内采暖系统过冷或过热，保证各房间温度达到设计值。

通风、排烟系统：本项目内走廊设机械排烟系统。排烟风井竖向设置，每层设远控常闭排烟口（阀），排烟风机安装在屋面上。火灾时，在火灾现场或由消防控制室开启着火层的常闭排烟口，联锁开启排烟风机排烟。

六、电气设计

本次设计内容为建筑物的电力、照明、防雷、接地等内容。

低压配电系统：客梯、消防负荷、应急照明、消防控制室、电信机房电源引自两段低压母线，并在末端进行双电源自动切换。所有灯具及光源均采用高效节能型。根据区域功能的不同设集中及分散进行控制，以节约能源。应急照明双电源供电，并设EPS组成应急照明供电系统，该系统所带负荷为走廊、楼梯间照明，疏散指示标志灯及相关房间的备用照明。

防雷与接地：利用建筑物基础和地梁作为环形接地网，钢筋混凝土中的钢筋作为防雷引下线。主楼按二类防雷进行设计。本工程低压配电接地形式为TN-S系统。防雷接地、保护接地、工作接地、电子设备等接地均共用接地装置，接地电阻不大于1欧姆。在照明配电等有关线路上设置只报警不脱扣的漏电保护断路器或选用带漏电保护元件的断路器，除进行接地保护外还可降低由于接地故障引起的电气火灾的危险性。

本建筑自2008年11月建成投入使用至今，内部使用功能合理，各教室、办公室均有较好的通风采光，楼梯间门厅宽敞明亮；空间丰富，受到师生一致好评。
