项目名称: 石家庄市第五医院病房楼                   获奖等级：市一等奖，省一等奖

完成单位：北方设计研究院                                     类       别：民用工程

设计人员：赵雅荣、谷岩、闫永超、米 行、杨 斌、王敏、朱明星、苏彦章、许书辉、赵彦辉、郭治淮、王亚翠

项目介绍：

传染病病房楼流线复杂，设计要求严格。特别是在“非典”过后，传染病的治疗与防范更受到重视。本项目在设计过程中，特别注意了洁、污分流和医、患分开的原则，尽最大可能防止院内感染，保护患者和医护人员的健康。

一、总平面设计

石家庄市第五医院位于石家庄市区南部，西临仓兴街，北靠塔南路 ，南面临近市二环路。

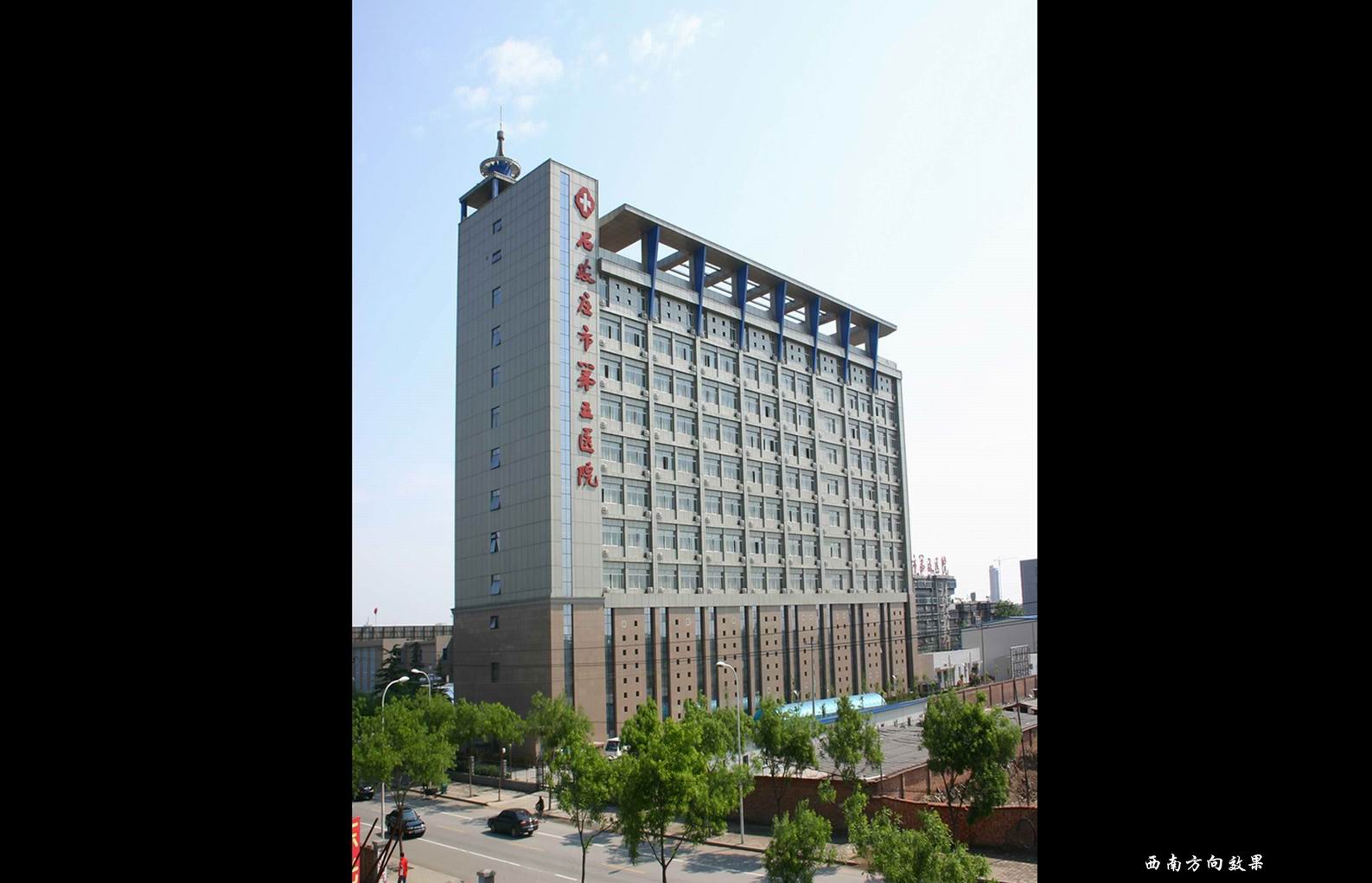

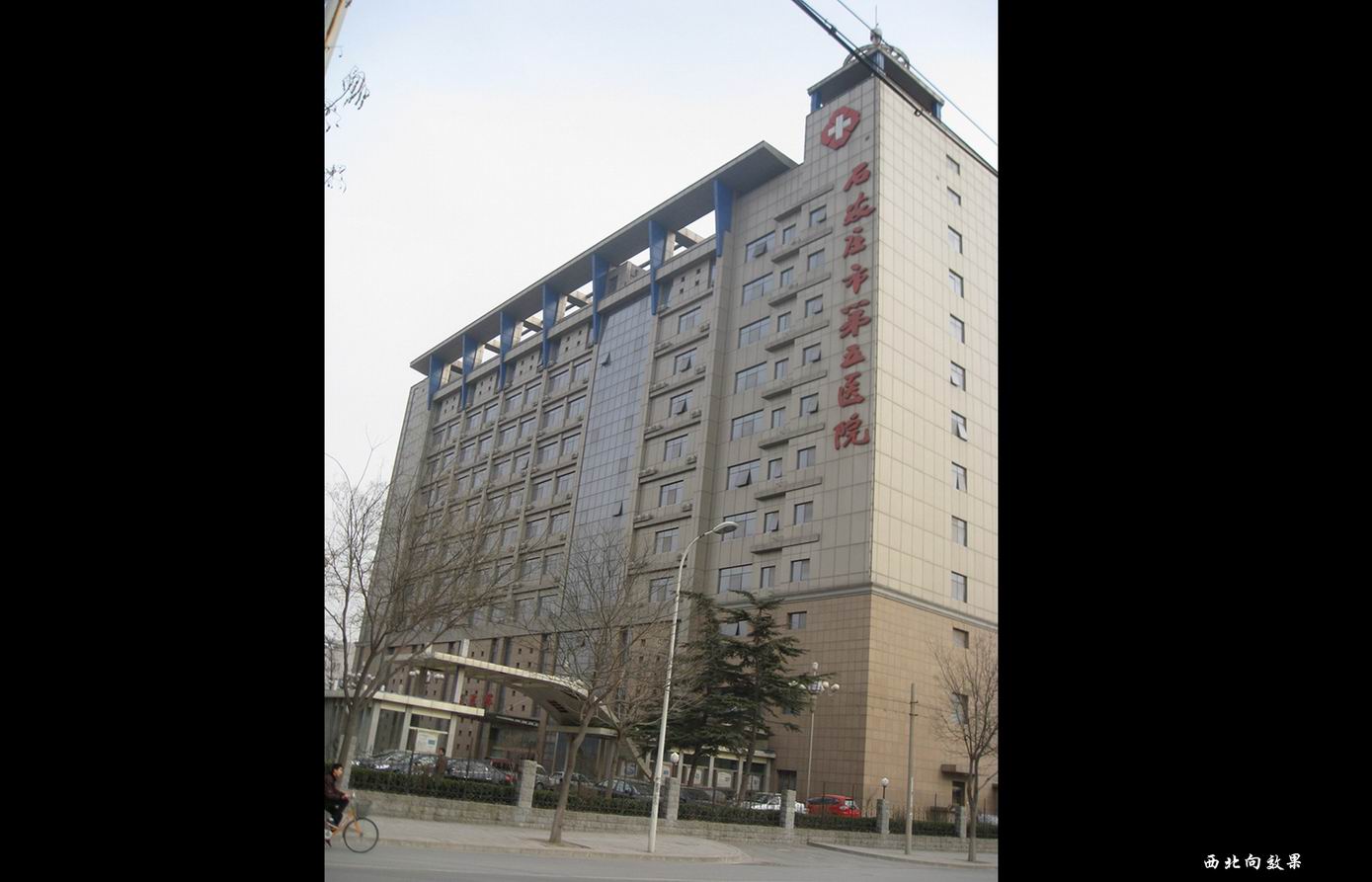

总平面布局：新病房楼位于医院西南角，西面靠临仓兴街，南面为新征用地界线。建筑退道路红线满足城市规划部门所定15米要求。新征用地界线外为空地。为其能够获得良好的采光通风，建筑主体朝向采用南北朝向。

道路交通：新病房楼共设有两个与城市道路相连的出入口。从仓兴街进入，与病房楼前广场相连的是出、住院患者和探视人员专用出入口；靠南的另一个出入口为医院污物出入口。两个方向的出入口通过围绕病房楼的道路形成环路.

二、建筑设计

概述：新病房楼总建筑面积 19982平方米。建筑层数：地上11层，地下1层。床位数：352张。其使用功能包括病房、医技、手术室、药库、设备层、车库等。本工程受场地的限制，采用将药库、医技、手术室、病房集中竖向布置的建筑模式，依据不同的功能有序的布置在各层。

平面功能：

一层设住出院手续室、医技用房、住院药房及药库等。本层着重解决患者和医护人员出入口的分流问题，洁净区与污染区分开并能保持良好的联系，在避免了人流交叉的同时，为患者提供高效的服务。

二层为手术室和人工肝、肾、腹水回输等治疗用房，重点解决手术室的流线组织。传染病手术与其他手术不同之处，主要在于如何安排需手术患者的流线。术后的患者需由患者专用电梯回到病房休息，与医护人员的洁净走廊和洁净电梯不共用，即患者由原路返回，以保证洁污分流。手术室均为负压洁净手术室，手术室与洁净走廊和污物走廊之间均设缓冲间。

三层为设备用房。

四至十一层为住院病房，医护人员需经强制卫生通过间进入医护人员专用内走廊，由专用走廊至各功能房间；其中十一层为呼吸道传染病区，为负压病房。医护人员进入病房时，还需通过缓冲间。

各病区患者及探视人员均由外走廊进入各自病房。病房层从平面布置上做到洁、污分流和医、患分开，避免院内交叉感染。

内部交通：

住出院出入口设病床梯两部，消防电梯兼污物梯一部，楼梯一座；医护人员出入口设客梯兼消防电梯一部，楼梯一座；大楼中部设楼梯一座。就诊人员、住院及探视人员、医护人员均均有专用的通道，流线上不交叉。

消防设计：

新病房楼与其它建筑物间距大于13米，满足消防间距要求。新病房楼每层为一个防火分区，内设疏散楼梯三部，消防电梯两部。楼梯均为防烟楼梯间，设前室，合用前室净面积大于10平方米。建筑物内设自动喷淋和火灾报警系统。

无障碍设计

   新病房楼主要出入口设无障碍坡道，楼内病床梯均为无障碍电梯，楼内设置无障碍专用卫生间，病房层每层均设无障碍病房，等其他方便残疾人使用的设施。

三、结构设计

主楼采用钢筋混凝土框架-剪力墙结构，平面规则。在满足建筑功能的前提下，剪力墙布置尽量均匀、分散、对称、周边，保证平面刚度均匀，提高建筑物的扭转刚度和整体抗扭转能力；剪力墙的数量合理，形成多道抗震设防，使之既安全又经济。

楼盖采用现浇主次梁板，结构受力清楚，传力途径简单明确，对楼板连接薄弱部位进行了加强，主要措施是加强周边楼板或边梁，配置拉通钢筋，并按照弹性楼板进行了结构分析。

建筑物超长采取设置后浇带、适当加强配筋，屋面板设置温度筋等措施，有效地控制了混凝土收缩裂缝和温度裂缝。由于本建筑物的柱网尺寸（9米跨度）较大，柱底荷载值较高，为了满足承载力要求，减少基础不均匀沉降，基础采用梁板式筏基。

四、给排水设计

生活给水：生活给水系统竖向分为两个区：二层以下为低区，由市政给水管网直接供给，充分利用水压，并减少二次供水污染；四层以上为高区，给水采用变频控制，节约能源。贮水箱用二氧化氯消毒器进行二次消毒，保证了用水水质。

采用节水型优质卫生器具、陶瓷阀芯水嘴、铜质截止阀，以节约用水并减少跑冒滴漏。卫生器具均采用红外感应龙头或冲洗阀，以确保卫生安全，避免交叉感染。

热水及开水供应系统：热水给水系统采用集中供热系统，供应病房和医务人员浴室淋浴用热水。从医院现有换热站引一根DN50热水供水管道，以供应一~二层热水用水，采用下行上给式，全日循环运行。另引一根DN80热水供水管道，以供应四~十一层热水用水，采用上行下给式，全日循环运行。

消火栓给水系统：室内消火栓给水系统由消防贮水池、消火栓给水泵、屋顶消防水箱、增压稳压装置及管网组成。

系统平时由屋顶消防水箱维持管网所需出水，火灾时由消火栓给水泵从贮水池临时抽水加压供给。室外设水泵接合器两套，以备室内消防水量不足时从室外补给。

自动喷水给水系统：自动喷水灭火系统由消防贮水池、自动喷水泵、湿式报警阀、屋顶消防水箱、增压稳压装置及管网组成。

系统平时由增压稳压装置维持所需压力，火灾时由自动喷水泵从消防贮水池临时抽水加压供给。配水管入口压力大于0.40MPa的-1层～4层采用减压孔板进行减压。室外设水泵接合器两套，以备室内消防水量不足时从室外补给。

排水：采用雨、污分流排水体制。地下室污水经排污泵提升后排出建筑物，地上部分排水靠重力流排放。排至室外的生活污水经化粪池处理后排入医院内污水处理站进行处理，处理达标后排至市政污水管道。

屋面及场地雨水经雨水管道收集后排入市政雨水管道。

五、电气设计

供配电系统：主楼旁边设10kV配变电所一座，两回电源一用一备，设两台干式环保型节能变压器，容量均为1000kVA。10kV配电所系统和低压配电系统设置变电所综合自动化系统。将其保护、测量、控制、信号、系统自诊断与自恢复、运行管理等功能集于统一，提高了设备管理水平，满足节能及安全等诸多需求。

低压配电系统：消防电梯和客梯由变电所专用回路供电，其他消防负荷、应急照明、消防控制室、电信机房电源引自两段低压母线，并在末端进行双电源自动切换。所有灯具及光源均采用高效节能型。根据区域功能的不同设集中及分散进行控制，以节约能源。应急照明双电源供电，并设EPS组成应急照明供电系统，该系统所带负荷为走廊、楼梯间照明，疏散指示标志灯及相关房间的备用照明。手术室设双电源供电，并设EPS电源作为备用电源。

防雷与接地：利用建筑物基础和地梁作为环形接地网，钢筋混凝土中的钢筋作为防雷引下线。主楼按一类防雷进行设计。本工程低压配电接地形式为TN-S系统。防雷接地、保护接地、工作接地、电子设备等接地均共用接地装置，接地电阻不大于1欧姆。在照明配电等有关线路上设置只报警不脱扣的漏电保护断路器或选用带漏电保护元件的断路器，除进行接地保护外还可降低由于接地故障引起的电气火灾的危险性。

弱电：病房楼设火灾报警及联动控制、消防广播通讯系统，达到预防火灾，减少火灾损失的目的。病房楼设综合布线系统，用于支持病房楼内的语音、数据、电子邮件、www访问、图像、多媒体以及病例分析、远程医疗等各种网络应用方案，支持各种网络协议及网络拓扑形式，满足目前及今后网络发展的要求。病房楼设医护呼叫系统，主要用于病房患者与护理站、护理站与医办室之间的联络，提高护理的服务水平、服务档次，减轻护理员劳动强度，使患者能得到良好与及时的服务。

六、空调与通风设计

本建筑物功能多样、使用时间不一，又是石家庄市传染病控制中心，为避免病菌通过空调系统进行传播，经同医院方探讨，采用全分散分体热泵式空调器空调方式。夏季送冷风、过渡季送热风，室外机设置在建筑装饰条板上。大大节省了空调系统的运行费用。

本项目所有诊室、病房及卫生间均设带自垂百叶的排气扇排风，采用变压式风道，传染病房排风管道上设止回阀。手术室设独立排风系统，管道上装设中效过滤及止回阀。

七、热能动力

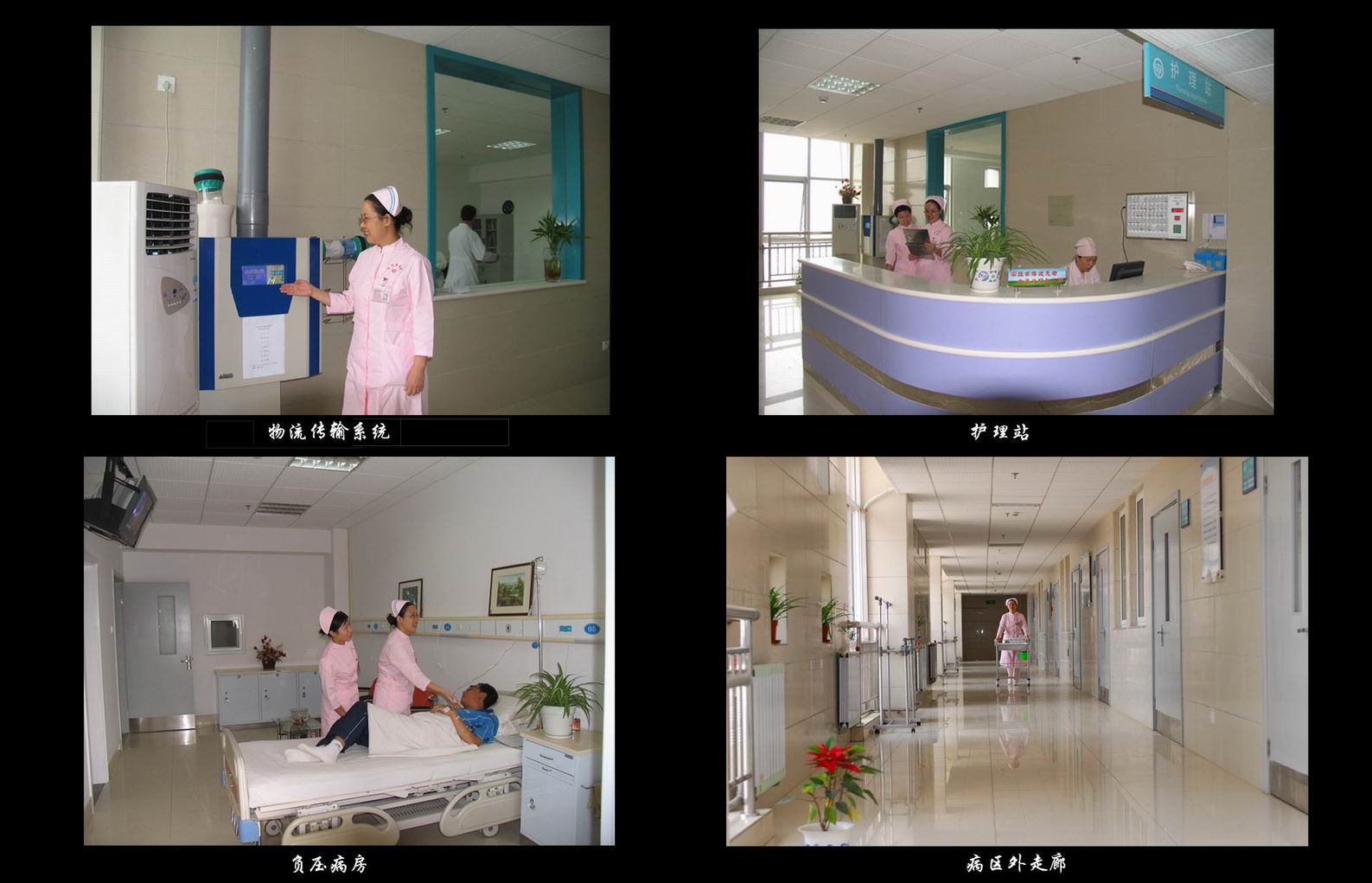

气动物流传输系统是现代化智能型医院所必备的硬件设施之一。本病房楼除设必须的集中供氧系统、真空吸引系统等，还设置了设气动物流传输系统。该系统以气压为动力，通过管道将医院内各部门之间物流连接为一个整体；并由微机实时监控，任意两个收发站间均可安全高效地传送物品，从而避免了医务人员来回奔波，大幅提高了医院的工作效率。
